Diagrama de puesta a tiempo Volkswagen Lupo 1.2D ANY

Diagrama de puesta a tiempo, Volkswagen Lupo 1.2 ANY. Se trata, de un motor de 3 cilindros en linea de 1191 cc (1.2 litros). Con un solo árbol de levas en cabeza de cilindros Cuenta, con sistema de combustible Bosch de tipo EDC15P. Tiene un orden de inyección de 1-2-3. La bujia es de incandescencia. El sistema de distribución, es impulsado por medio de una banda de tiempo. Este motor es capaz de entregar una potencia total de 45 kW (61 hp) @ 4000 rpm.

Home |Volkswagen

Diagrama de puesta a Punto Volkswagen Lupo 1.2 ANY

VOLKSWAGEN
Código de motorANY
Desplazamiento1191 cc
DistribuciónBanda

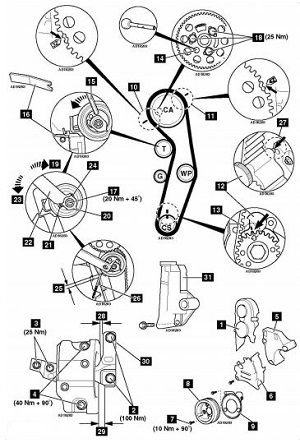

Diagrama de puesta a tiempo Volkswagen Lupo 1.2D ANYDiagrama de la banda de distribución del motor
No. Cilindros3
Sistema de combustibleBosch EDC15P
Orden de encendido1-2-3
Tipo de motorOHC
Tipo de bujíaIncandescencia
CombustibleDiesel
ModeloLupo

Descarga gratis este manual de puesta a tiempo del motor

Archivo: PDF
Modelo: Lupo
Descargar archivo
Lupo-1.2-ANY.pdf (107 descargas)

Diagrama para saber como poner a tiempo el motor

Este diagrama de puesta a punto de la distribución, muestra el funcionamiento del sistema. El impulso, comienza desde el cigüeñal o alguno de los componentes del sistema y accionan los arboles de levas del motor sea de 1 o 2 cabezas de cilindros de tipo OHC – DOHC. El manual de la distribución detalla las instrucciones de puesta a tiempo de estos motores de la marca Volkswagen.

En este caso, el motor, cuenta con un sistema de banda de tiempo. Esta banda, se impulsa desde el cigüeñal y sube hacia una polea guía, de ahí, recorre hacia una polea tensora de tipo mecánico. La correa sube hacia el árbol de levas y baja directamente a la bomba de agua del motor. Lo que significa, que esta bomba de agua forma parte del sistema de distribución y se debe remplazar en conjunto, con los componentes de la distribución posteriormente la correa llega nuevamente al cigüeñal, donde comienza un nuevo ciclo de giro.
