Diagrama de puesta a punto Alfa Romeo Alfasud 1.4 301.64

Diagrama de puesta a punto Alfa Romeo Alfasud 1.4 301.64. Este, es un motor de 4 cilindros de tipo Bóxer. cuenta con doble cabeza y dos arboles de levas. Cuenta con sistema de combustible de la marca y tipo Weber 32 DIR. Además, de un sistema de ignición de la marca Bosch tipo SZ/TSZ-i. Una bobina de encendido de la marca Bosch modelo 0221119008. Este motor es de 1351 cm³ (1.4L). La bujia que recomienda el fabricante como equipo original, es de la maca Lodge 25HL, con apertura de electrodos de 0.6 mm. También se pueden utilizar bujías de la marca Beru tipo 14-7DU con una calibración de 0.8 mm. El motor ofrece una potencia máxima de 55 kW (75 hp)  5800 rpm.

Home |Alfa Romeo

Diagrama de puesta a tiempo Alfa Romeo Alfasud 1.4 301.64

ACURA
Código de motor301.64
Desplazamiento1351 cc
DistribuciónBanda
Diagrama de puesta a punto Alfa Romeo Alfasud 1.4 301.64Diagrama de la banda de distribución del motor
No. Cilindros4
Sistema de combustibleWeber 32 DIR
Orden de encendido1-3-2-4
Tipo de motorDOHC
Tipo de bujíaLodge 25HL
Calibración de Bujía0.6 mm
AplicaciónAlfasud

Descarga gratis este manual de puesta a tiempo del motor

Archivo: PDF
Modelo: Alfasud
Descargar archivo
Alfasud-1.4-301.64.pdf (95 descargas)

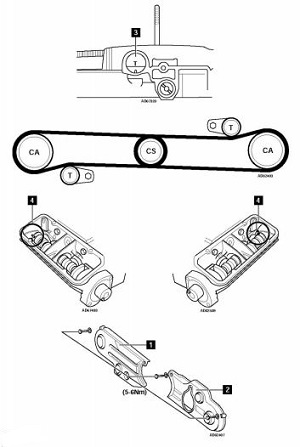

Diagrama para saber como poner a tiempo el motor

El diagrama del sistema de la distribución del motor, muestra el funcionamiento del sistema. Este motor, cuenta con doble culata y dos arboles de levas. El impulso de la correa de tiempo, parte de la energía que otorga el cigüeñal y va de manera inmediata hacia el árbol de levas. No sin antes, pasar por una polea tensora de funcionamiento mecánico. Del árbol de levas regresa al cigüeñal. La segunda correa, hace exactamente el mismo recorrido pero del lado opuesto. También cuenta con un tensor mecánico, pero en la parte superior de la correa por el orden de giro.
